Este dispositivo debe formar parte de un grupo de dispositivos (DFMR) para ser funcional. Al conectarse a otros dispositivos DFMR, puede enviar los cambios en sus entradas para activar las salidas en otros dispositivos de su grupo y viceversa, puede activar sus salidas al recibir cambios en las entradas externas a las que dichas salidas estén asociadas.
Este modelo en concreto tiene dos entradas optoaisladas entre ellas y con el equipo, activas con señal presente en sus bornes. También dispone de 4 salidas con relé, que proporciona aislamiento galvánico entre ellas y con el equipo. Es posible asociar también una salida y una entrada de este mismo equipo.

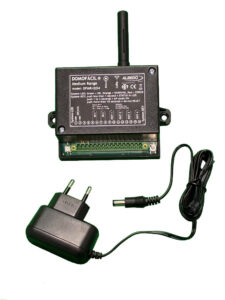

Se entrega con un alimentador de 12VDC y una antena monopolo de 433MHz.
Características de las entradas y salidas
- Entrada activa con entrada DC mayor que 7V o menor de -7V
- Entrada activa con entrada AC mayor que 5VRMS a 50Hz
- Salida con relé, contactos normalmente abiertos (NA) y carga de 5A a 30VDC, 5A a 250VRMS
Es imprescindible conectar la antena proporcionada o, alternativamente, una antena de 433MHz de mayor ganancia antes de encender el dispositivo o la etapa de salida del circuito LoRa podría dañarse.
